超声波焊接部件的介绍

来源: | 发布日期:2022-05-31

超声波焊接机是一种利用超声波熔接技术的机器,它通过电箱将市电(200-240V50/60Hz)转变成高频高压信号,再通过换能器系统把信号转换成高频机械振动,加于塑料制品上,使塑料制品两部分间产生高速摩擦,温度上升,当温度达到制品本身熔点上时,制品接口迅速融化,同时在一定压力下冷却定形,从而达到完美熔接。

超声波焊接机作用广泛,涉及各行各业,如医疗行业、电子电讯行业、打印耗材行业、家用电器行业、汽车配件行业、生活用品行业、办公文具行业等等。小小一台机器似乎蕴含着制造世界的能力,今天就为大家介绍一下超声波焊接机的重要组成部分吧。

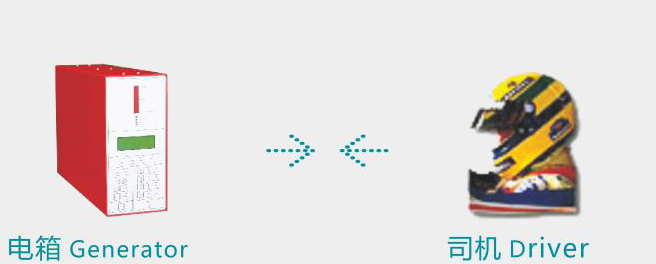

      ①超声波电箱


电箱


       超声波电箱,也称为发生器。将电源通过产生一定频率的正弦(或类似正弦)信号传给换能器。

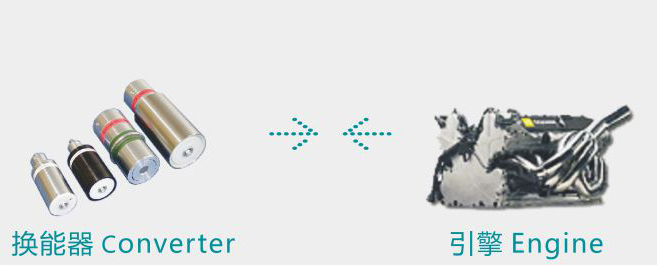

       ②换能器


换能器


   换能器是超声波产生的基础,是设备的“心脏”。它将电能转换成机械能(超声波)的器件,其中最成熟可靠的是以压电效应实现电能与声能相互转换的器件,称换能器。


         ③增幅器


增幅器


        增幅器是聚能部件,是超声波振动系统中重要的组成部分,它在振动系统中的作用是把机械振动的质点位移或速度放大,并将超声波能量集中在较小的面积上。增幅器作为机械阻抗变换器,在换能器和负载之间进行阻抗匹配,使超声波能量更有效地从换能器向负载传输。

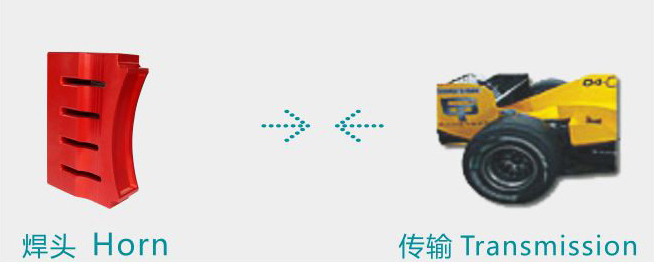

         ④焊头


焊头


        焊头是超声波的机械振动经过增幅器放大后传给焊头,焊头的形状和尺寸决定于工件表面,焊头是用螺纹联结方法固定在增幅器下端。当焊头面积小时,可以忽略焊头对振动的影响;当焊头面积大时,会降低振动系统的共振频率。换能器、增幅器、焊头三部分间需要加螺丝紧固,否则使用机器将会损坏。焊头的主要材料有特殊钢材、铝合金、钛合金。
