(3)LC正弦波振荡器

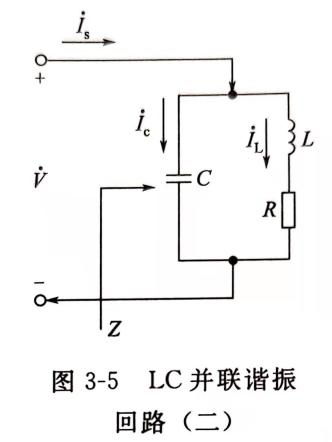

LC正弦波振荡器是用L、C元件组成选频网络的振荡器，一般用来产生1MHz以上的高频正弦信号。根据LC调谐回路的不同连接方式，LC正弦波振荡器又可分为变压器反馈式（或称互感耦合式）、电感三点式和电容三点式三种。它们的选频网络采用LC并联谐振回路。LC并联谐振回路如图3-4、图3-5所示。

LC并联谐振回路具有以下特点。

①回路的谐振频率为

②谐振时，回路的等效阻抗为纯电阻性质，并达到最大值，即

式中，, 称为回路品质因数，其值一般在几十至几百范围内。

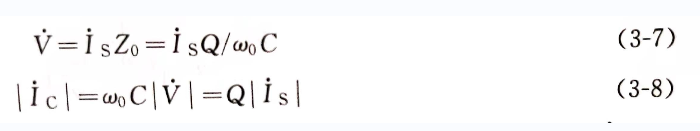

③谐振时，输入电流与回路电流之间地关系为

通常Q»1，所以｜İc|≈|İL|»｜İs|.可见谐振时，LC并联电路的回路电流｜İc|或｜İL|比输入电流｜İs|大得多，即｜İs|的影响可忽略。这个结论对于分析LC正弦波振荡电路的相位关系十分有用。

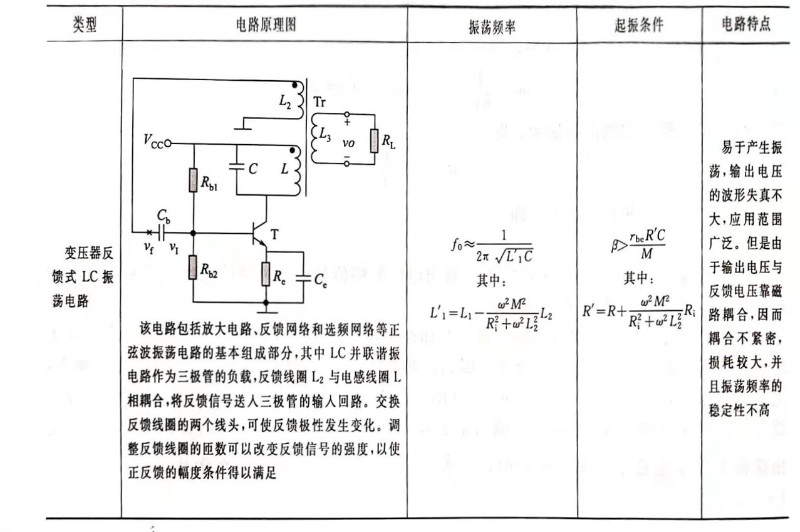

表3-2列举了三种典型的LC正弦波振荡器。

振荡频率是输入信号电压的函数的振荡器称为压控振荡器。压控振荡器的类型有LC压控振荡器、RC压控振荡器和晶体压控振荡器。对压控振荡器的技术要求主要有频率稳定度好、控制灵敏度高、调频范围宽、频偏与控制电压呈线性关系并宜于集成等。晶体压控振荡器的频率稳定度高，但调频范围窄，RC压控振荡器的频率稳定度低而调频范围宽，LC压控振荡器居二者之间。

压控振荡器能产生正弦波、三角波或方波等。若用直流电压作为控制电压，压控振荡器可制成频率可调的信号源；若用正弦电压作为控制电压，压控振荡器就成了调频振荡器，它能输出抗干扰能力很强的调频波。

①LC压控振荡器。在任何一种LC振荡器中，将压控可变电抗元件插入振荡回路就可形成LC压控振荡器。早期的压控可变电抗元件是电抗管，后来大都使用变容二极管。

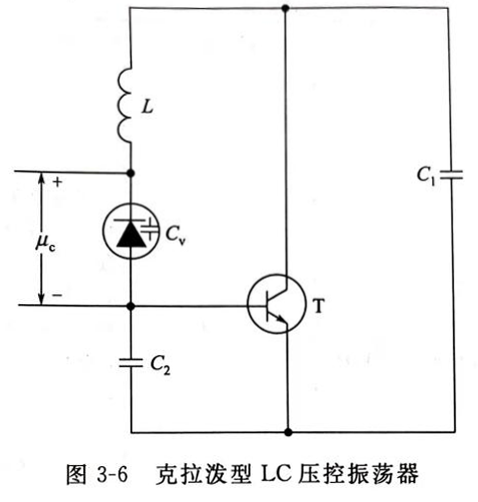

图3-6是克拉泼型LC压控振荡器的原理电路。图中，T为晶体管，L为回路电感， 、 、 、为回路电容， 为变容二极管反向偏置时呈现出的容量； 、 通常比 大得多。当输入控制电压uc改变时， 随之变化，因而改变振荡频率。这种压控振荡器的输出频率与输入控制电压之间的关系为

②RC压控振荡器。在单片集成电路中常用RC压控多谐振荡器。

③晶体压控振荡器。在用石英晶体稳频的振荡器中，把变容二极管和石英晶体相串接，就可形成晶体压控振荡器。为了扩大调频范围，石英晶体可用AT切割和取用其基频率的石英晶体，在电路上还可采用展宽调频范围的变换网络。

振荡频率受外加电压控制的振荡器称为压控振荡器，它能产生正弦波、三角波或方波等。若用直流电压作为控制电压，压控振荡器可制成频率可调的信号源，若用正弦电压作为控制电压，压控振荡器就成了调频振荡器，它能输出抗干扰能力很强的调频波。

压控振荡器的电路原理如图3-7(a)所示，它由积分器A1，迟滞比较器A2和模拟开关S等组成。由于双向稳压管 的限幅作用， 的幅值为±   （  为  的稳压值）。开关S的工作情况是，当 为正，S接向± 处，即值 的输入为 ;反之，若 为负，则S接向－ 处。

图3-7压控振荡器

设开始时， 为－ ，此时 的输入为－  ，它经R对C充电，使 线性地上升，当 上升到使 ，即 时，将跳变到＋  ，此时开关S将转向＋ ，以后的过程可用类似的方法进行分析。

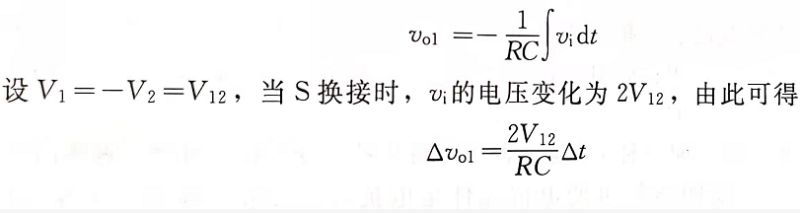

对于积分器来说：

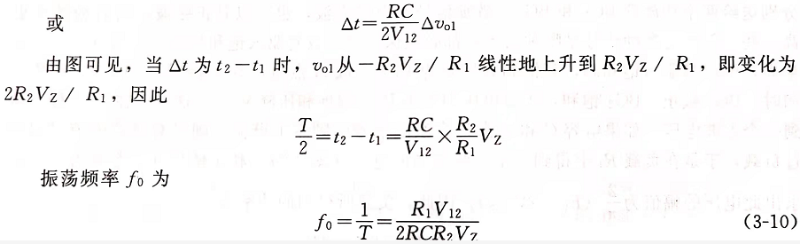

式（3-10)说明，当 改变时， 随着 改变而成正比地变化，但不影响 (三角波）、 (方波）的幅值。如果 的输入电压 可按一定规律自动地变化，那么 将按同样规律变化。
