超声波电箱的类型有哪些?

来源: | 发布日期:2023-05-09

超声波电箱是一种功率电源,可以将220V或者380V的交流电转换成为超声频的电震荡信号。它的构成包括振荡器、电压放大器、功率放大器和输出变压器等部件。超声波电箱频率稳定的保障措施包括超声波电箱和超声波换能器阻抗的匹配以及声跟踪、频率自动跟踪电路的应用。



电子汽车的发展与超声波电箱的发展密切相关,电子器材的进步在一定程度上决定了超声波电箱的发展方向。根据不同的工作原理,超声波发生器可以分为模拟电路和数字电路两种,因此其种类相当丰富。根据采用的功率管不同,发展阶段可分为三类:电子管型、晶体管型和模拟集成电路型。

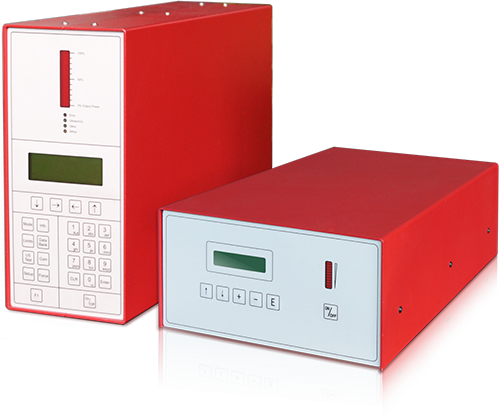

 灵高超声波电箱



①电子管型超声波电箱

超声波电源按激励方式分为两种,分别是自激式和它激式,自激式的又可分为频率自动跟踪和声跟踪两种。电子管型在上世纪50年代出现,这种类型的超声波电箱电路型式简单,动态范围大,但由于体积大,功耗也大,所以已经淘汰了。



②晶体管型超声波电箱

由于大功率器件水平的提高和技术路线的日益进步,晶体管型得到很大的发展,可分为模拟晶体管型和开关晶体管型两个阶段。模拟晶体管型线路成熟,输出功率小,寿命长,成本低,在小功率场合(小于200w)应用较广泛。开关晶体管型,结合了IC电路型式之后电路型式简单化,输出功率大,体积小,功率小,另外可以方便与微电处理器结合,成为主流发展方向。



③模拟集成电路型超声波电箱

模拟集成电路型超声波发生器具有两个明显优点,其中第一点是:在发生器输出小功率时,可以显著降低换能器的工作电压。晶体管型发生器小功率输出时,需提供148V的工作电压给换能器,而模拟集成电路型发生器在小功率输出时只需要9V的工作电压。在相同的工作状态下,与晶体管型发生器相比,使用模拟集成电路型发生器可以明显减少谐波失真。



超声波发生器已经发展到了采用数字化控制的阶段,这代表着它向智能化方向迈进了一大步。在这里,超声波发生器可方便地通过程序软件实现各种新型控制策略,并且能够自动存储运行数据和自动诊断故障。
