灵高超声波焊接机与CNC加工(一)

来源: | 发布日期:2021-11-16
灵高超声波有着104台CNC加工机器设备,这对超声波焊接设备而言代表着什么?今天就来聊一聊CNC加工与灵高超声波焊接机。

针对CNC加工在加工时间、材料、安装和其他设计上的成本难题,超声波焊接机进行CNC加工时可以从以下几个方面降低成本。


灵高超声波焊接机与CNC加工(一)


內部直角处倒圆设计

CNC刀具有一个圆柱外形,在加工槽体的时候会在槽体竖直的面与面相接处出现一个与外形尺寸一致的圆角。

若设计产品时,槽体垂直面相接处的圆角过小则要用小的刀具,这需要延长加工时间,因为小的刀具加工高效率不如大的刀具,从而造成加工时间和费用的提升。

灵高超声波焊接机与CNC加工(一)

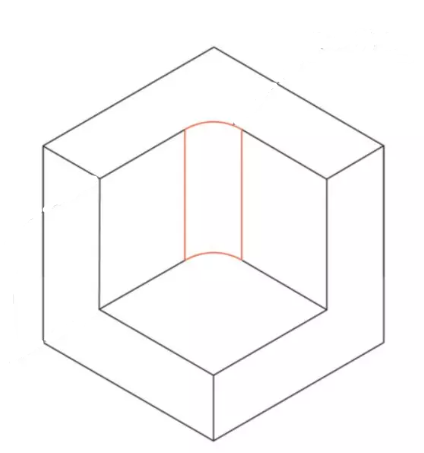

▲內部圆角至少是1/3槽体深度


为控制成本:
  1、圆角尺寸应为槽体深度的1/3,越大越好。

  2、全部圆角尺寸一样可以在加工时用同一刀具。

  3、在槽体处设计一个较小的圆角(0.5mm或1mm)。
  4、理想圆角尺寸应当略微超过刀具的半经,这会降低加工时作用在刀具上的载,进而降低加工成本。比如,槽体深度为12mm,圆角设计为5mm或更大,加工时可以用直径为8mm的刀具(半经为4mm),可以确保加工效率。

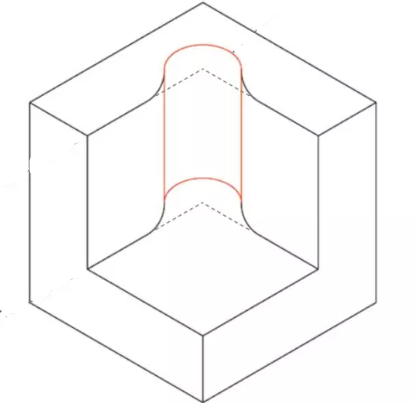

  5、若由于设计要求无法倒圆,比如下图必须与另一个方形零件搭配,为了更好地避免较小圆角,可以进行如下设计:


灵高超声波焊接机与CNC加工(一)

▲方形零件配合的圆角设计

更多超声波焊接技术内容可以咨询灵高超声波86 756 8698786。
