怎样制作合适的超声波工装夹具?

来源: | 发布日期:2021-08-21

超声波工装夹具俗称超声波模具、超声波焊头(Horn),由上、下模两部分组成。超声波的机械振动经增幅器放大后传给焊头,焊头的形状和尺寸取决于工件表面,焊头用螺纹联结方法固定在增幅器下端。不同产品焊接要求不同,对焊头的设计要求便不同。如下图

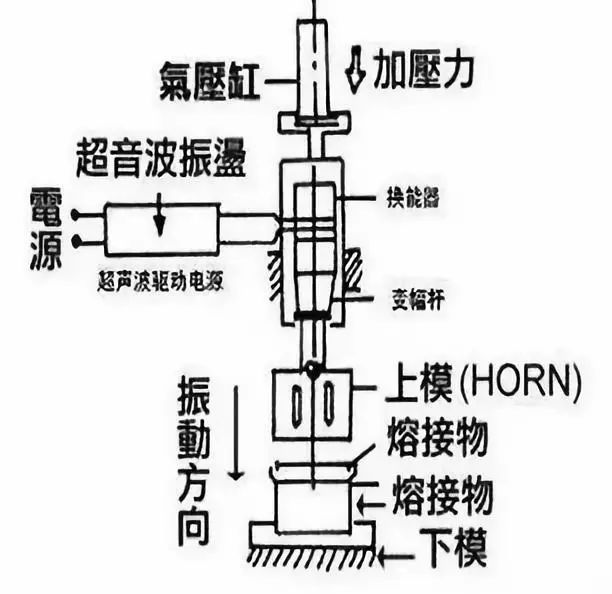

超声波焊接机图解


1、超声波工装夹具最好能将待熔接产品底部及四周包围,能提供较好的支撑,避免塑料件于熔接过程中因振波而发生位移等现象;

2、超声波工装夹具本身的接触面形状最好能与产品表面完全贴合,避免两焊接件互熔时因间隙而造成熔接后成品外观受损,为方便取放件,可以预留10丝;
3、为延长超声波工装夹具使用寿命及避免成品外观乱伤,底工装最好能做抛光处理。

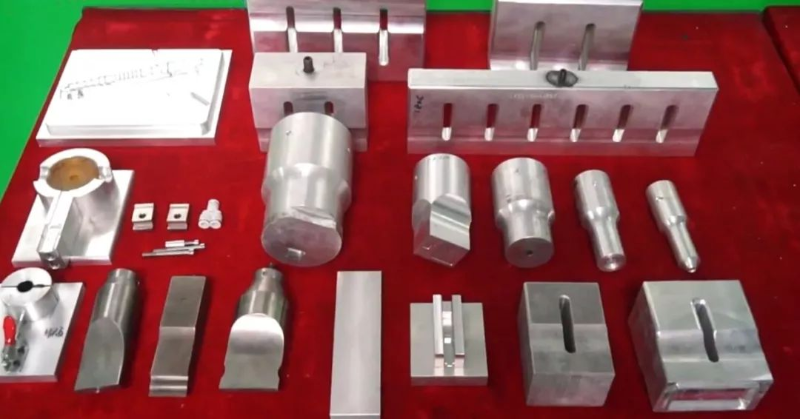

超声波焊头

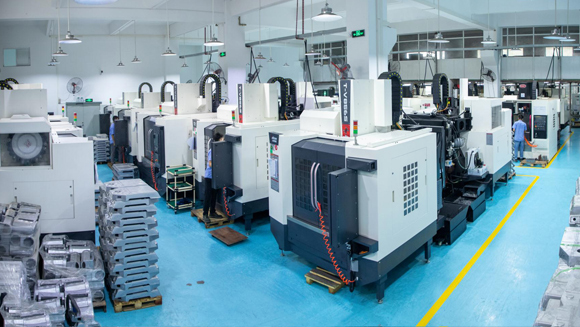

灵科精益生产线—CNC


超声波模具


超声波焊接机在工业生产过程中应用广泛,一切热熔性塑料制品皆可应用超声波焊接。灵高超声波服务的行业应用于家电、汽车配件、医疗器械、电子电讯、打印耗材和玩具文具等,有丰富的产品焊接经验,配套定制工装夹具设计。

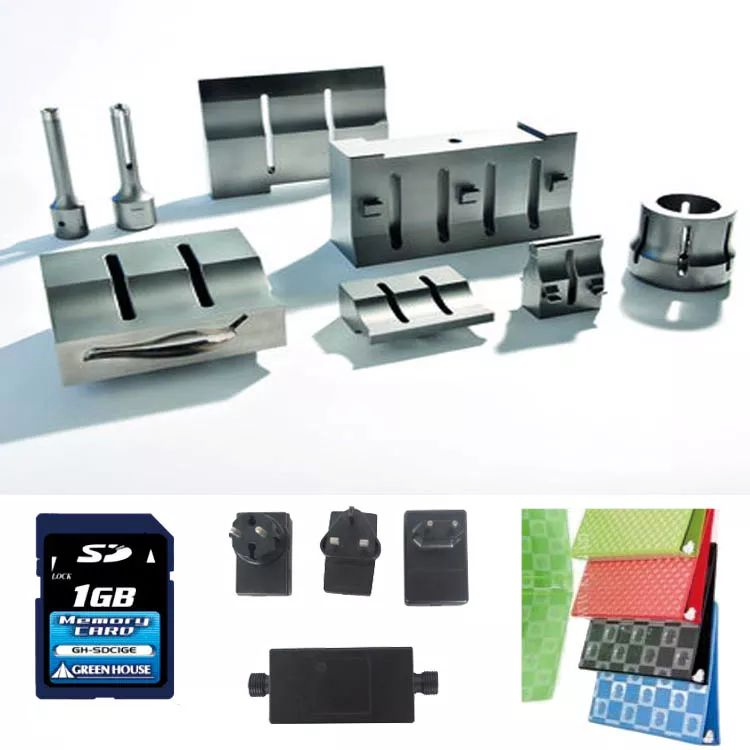

超声波可焊接行业的产品


灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发、制造、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波焊接机、阳江超音波设备配件等、根据厂家需求定制非标设备,会和顾客一起从最开始的生产规划逐渐,寻找最好的生产工艺流程和生产线设备。


灵高超声波
