焊接精密度0.01mm

全国服务热线: 86 756 8698786
灵高-聚焦未来趋势,践行创新发展

PP聚丙烯塑料件用超声波焊接机是否容易焊接呢?

来源: | 发布日期:2021-08-17

随着人们生活水平得的提高,以及物质要求增加,"PP聚丙烯塑料"现广泛应用于汽配行业(主要使用含金属添加剂的PP:挡泥板、通风管、风扇等),器械(干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等),日用消费品(草坪和园艺设备如剪草机和喷水器等)。那"PP聚丙烯塑料"能否用"超声波焊接机"进行焊接呢?

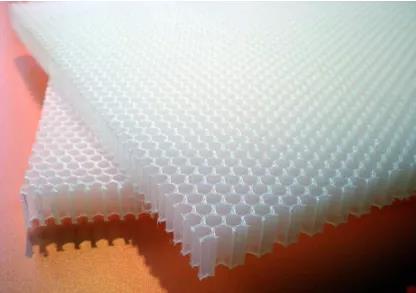

pp塑料_洗衣机框架


PP聚丙烯塑料件注塑模工艺条件

干燥处理:如果储存适当则不需要干燥处理。熔化温度:220~275℃。注意不要超过275℃。模具温度:40~80℃,建议使用50℃。结晶程度主要由模具温度决定。注射压力:可达到1800bar。注射速度:通常,使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷,那么应使用较高温度下的低速注塑。

流道和浇口:对于冷流道,典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是1~1.5mm,但也可以使用小到0.7mm的浇口。对于边缘浇口,最小的浇口深度应为壁厚的一半;最小的浇口宽度应至少为壁厚的两倍。PP材料完全可以使用热流道系统。

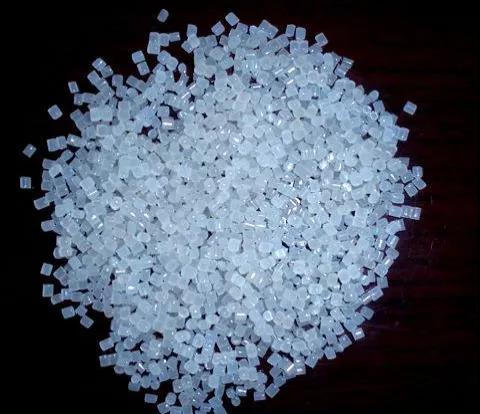

pp塑料


PP聚丙烯塑料件化学和物理特性

PP是一种半结晶性材料,它比PE要更坚硬并且有更高的熔点。


超声波焊接机可焊接的PP塑料


由于均聚物型的PP温度高于0℃以上时非常脆,因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的PP材料有较低的热扭曲温度100℃、低透明度、低光泽度、低刚性,但是有更强的抗冲击强度。PP的强度随着乙烯含量的增加而增大。PP的软化温度为150℃。由于结晶度较高,这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。

通常,采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。PP的流动率MFR范围在1~40。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料,共聚物型的强度比均聚物型的要高。PP聚丙烯塑料件由于结晶,PP的收缩率相当高,一般为1.8~2.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而,它对芳香烃(如苯)溶剂、氯化烃(四氯化碳)溶剂等没有抵抗力。PP也不象PE那样在高温下仍具有抗氧化性。超声波焊接性:较难。



超声波焊接机



灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发、制造、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波塑焊机、阳江超音波设备配件等、根据厂家需求定制非标设备。


灵高超声波

最新资讯
