超声波塑料焊接机的焊头模具为什么要开槽?

来源: | 发布日期:2021-12-27
超声波塑料焊接机模具是超声波焊接流程的必备部件。超声波焊头的设计是否合理决定了超声波焊接是否成功。超声波焊接机焊头设计不仅是要考虑其其应力条件、振幅条件,其频率条件的喇叭的结构尺寸也影响音响系统整体的频率特性,通过对其进行修正,可以使超声波换能器、超声波变幅杆和超声波焊头处于良好的匹配状态。

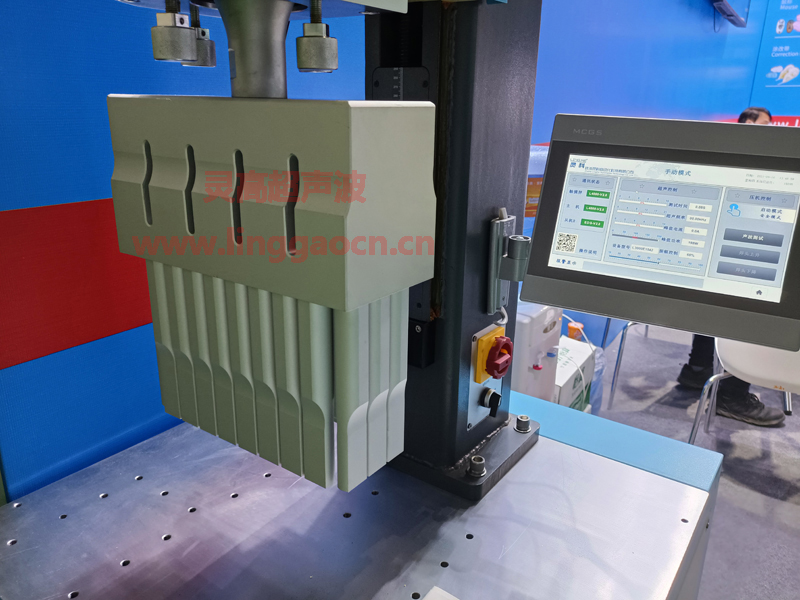

超声波塑料焊接机的焊头模具为什么要开槽?


可以发现有一些超声波焊头中间进行了开槽,这是为什么呢? 其实,超声波模具的开槽的目的是破坏超声波传输中产生的横波,一般来说开槽位于横波波长的1/2的位置,这主要是基于音响原理来考虑的。超声波焊头模具为什么上下幅度不同,主要考虑增加输出,原理与放大声波输出类似。 好模具是焊接稳定的重要前提,如果超声波焊头模具设计不好,就会引起焊接不均匀、模具发热、噪音、甚至裂纹等焊接问题。
可能很多人会认为超声波焊头模具的设计和生产一定非常简单。实际上超声波焊头模具的设计并不简单,超声波焊头模具设计是一项非常复杂的工作,需要根据模具材料、尺寸及机械频率、音响原理等因素进行综合考虑。 使用加工错误和未同步的焊接头,会给生产带来很高的损失——破坏焊接效果,更严重的会直接导致换能器和发生器的破损。

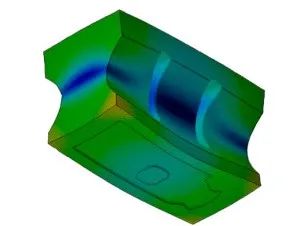

超声波塑料焊接机的焊头模具为什么要开槽?


因此,超声波焊头模具的设计决不像其外形那么简单,反而需要很多专业知识和技能。超声波焊头模具是超声波技术中具有技术深度的一面。谐振频率、频率间隔性、振幅均匀度是大尺寸超声波塑料焊接工具头设计中的几个主要指标。 根据工程的实际情况,将刀具头的长度方向的长度、沟宽度及沟长度作为设计变量,纵向共振频率和频率间隔的值为状态变量,振幅均匀度为目标函数,利用参数分析技术,对大型立方体超声波塑性开槽工具头进行优化设计,解决大型超声波塑料焊接工具头的设计问题,提高设计效率,降低设计成本。


超声波塑料焊接机的焊头模具为什么要开槽?
