超声波焊接机的核心部件及其功能

来源: | 发布日期:2021-08-23

超声波焊接机的焊接是利用高频振动波传递到两个需焊接的物体表面,在加压的情况下,使两个物体表面相互摩擦而形成分子层之间的熔合。超声波焊接机的构件包括:超声波电箱(超声波发生器)、气缸、转换接头、换能器、增幅器(变幅杆)、焊头、固定模具,还有程序及机架等。


灵高增幅器


一、超声波焊接优点:

1.焊接速度快,焊接强度高、密封性好;

2.取代传统的焊接/粘接工艺,成本低廉,清洁无污染且不会损伤工件;

3.焊接过程稳定,所有焊接参数均可通过软件系统进行跟踪监控,一旦发现故障很容易进行排除和维护。


超声波焊接机图解


二、从图中可以看出:

1、超声波电箱负责功率输出和各器件保护(包含控制程序);容易损坏原因:(自身质量与保护功能问题);

2、换能器是整个超声波系统的核心部件;负责将高频高压转换成机械振动能。容易损坏原因:(空载功耗大与材料质量差);

3、增幅器负责振幅放大;容易损坏原因:(空载损耗大及铝合金材质)。

4、模具负责压焊产品(终端输出,振幅,最大,决定整个系统的工作频率);在整个系统里面是最容易损坏的部件。容易损坏原因:材料及制造工艺(声波发抖,发烫,最常见的是空载功率损耗大)。

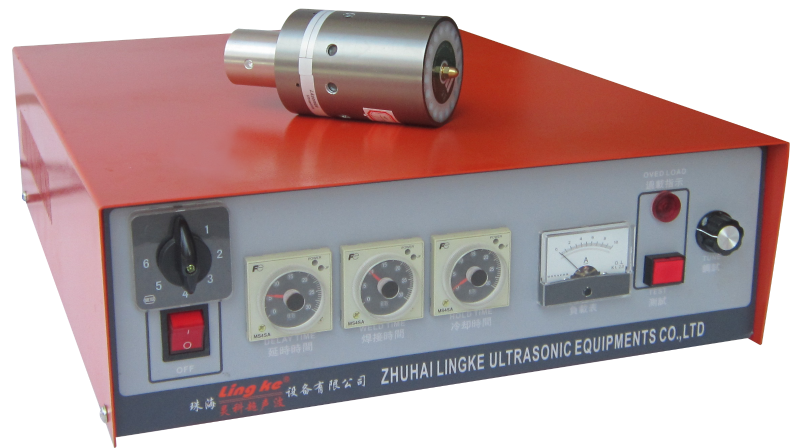

超声波电箱


模具设计制造如不合理会出现频率偏差大,声波发抖,发烫,最常见的是空载功率损耗大,导致其它部件超负荷不良状态工作(带病超负荷工作)。当只有达到参数偏差上限时才会触发系统保护报警(警示:在各部件参数偏差太大但并没有达到保护上限的情况下是不会触发保护系统的)。如果在这样的情况下长时间工作会加快的缩短整个系统使用寿命,甚至在发生器保护不及时会直接损坏整个系统任何一个部件(模具开裂,其次是铝合金调幅器,铝合金换能器,最后才是发生器攒环)


三、优化建议:

1.保证功耗在最低的最健康的状态下工作;

2.调幅器是振幅放大器件(像功放机一样)(最好选择钛合金材料的);

3.优化振幅的重新组合;换能器,钛台金调幅器,模具更耐用。

—般:换能器20umX调幅器2.5倍X模具(HORN)1.5倍=总输出振幅75um.

最优:换能器15umX调幅器5.0倍X模具(HORN)1.0倍=总输出振幅75um.

总结:发生器是(粮草),控制程序是(元帅),换能器是(将军),调幅器是(战士),模具是(武器).所有部件的空载功耗(即自身消耗的功率)越小越好,超过范围越大破坏性越大。换能器为有源器件需要消耗一定功率才能让自己起振,越小质量越好。调幅器为振幅放大传送器件,合格的调幅器基本不消耗功率。模具(horn)放大传送器件,在模具直径小于60mm基本不消耗功率。随着模具加大,损耗功率也慢慢的增加,所以模具的损耗功率越小越好。保证模具在良好的工作状态,才能使模具使用寿命庭长。


超声波换能器
