超声波焊接常见缺陷及处理办法(二)

来源: | 发布日期:2022-02-25

上文我们分析了超声波焊接常见的两种常见缺陷,接下来我们接着看还有哪些问题容易在焊接时发生。

四、制品内部零件破坏
※超声波熔接后发生产品破坏原因如下:
1.超声波熔接机功率输出太强.
2.超声波能量扩大器能量输出太强.
3.底模治具受力点悬空,受超音波传导振动而破坏.
4.塑料制品高、细成底部直角,而未设缓冲疏导能量的R角.
5.不正确的超音波加工条件.

解決方法:
1.提早超音波发振时间(避免接触发振)。
2.降低压力、减少超音波熔接时间(降低强度标准)。
3.减少机台功率段数或小功率机台。
4.降低超音波模具扩大比。
5.底模受力处垫缓冲橡胶。
6.底模与制品避免悬空或间隙。
7.HORN(上模)掏孔后重测频率。
8.上模掏孔后贴上富弹性材料。


五、产品产生溢料或毛边
※超音波熔接后产品发生溢料或毛边原因如下:
1.超音波功率太强.
2.超音波熔接时间太长.
3.空气压力(动态)太大.
4.上模下压力(静态)太大.
5.上模(HORN)能量扩大比率太大.
6.塑料制品导熔线太外侧或太高或粗.

上述六项为造成超音波熔接作业后产品发生溢料毛边的原因,然而其中最关键性的是在第六项超音波的导熔线开设,一般在超音波熔接作业中,空气压力大约在2~4kg范围,根据经验值最佳的超音波导熔线,是在底部0.4~0.6m/m×高度0.3~0.4m/m如:此型Δ,尖角约呈60°,超出这个数值将导至超音波熔接时间、压力、机台或上模功率的升高,如此就形成上述1~6项造成溢料与毛边的原因。

解決方法:

1.降低压力、减少超音波熔接时间(降低强度标准)。
2.减少机台功率段数或小功率机台。
3.降低超音波模具扩大比。
4.使用超音波机台微调定位固定。
5.修改超音波导熔线。


微信图片_20220223151314

六、产品熔接后尺寸无法控制于公差内
※在超音波熔接作业中,产品无法控制于公差范围有其下述原因:
1.机台稳定性(能量转换未增设安全系数).
2.塑料产品变形量超出超音波自然熔合范围.
3.治具定位或承受力不稳定.
4.超音波上模能量扩大输出不配合.
5.熔接加工条件未增设安全系数.

解決方法:
1.增加熔接安全系数(依序由熔接时间、压力、功率)。
2.启用微调固定螺丝(应可控制到0.02m/m)。
3.检查超音波上模输出能量是否足够(不足时增加段数)。
4.检查治具定位与产品承受力是否稳合。
5.修改超音波导熔线。

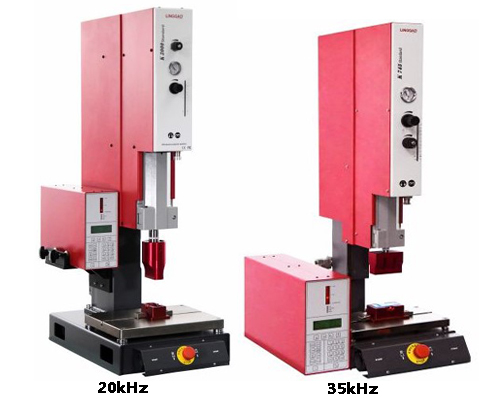

灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发、制造、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。产品广泛应用在塑料、医疗器械、3C电子、汽配行业等多个领域。为海内外各大企业,提供高品质超声波焊接设备及应用方案。未来,我们将继续发挥资源、技术、市场等多方面的优势䟡砺前行,引领中国超声波塑焊技术发展。

微信图片_20220222153255
