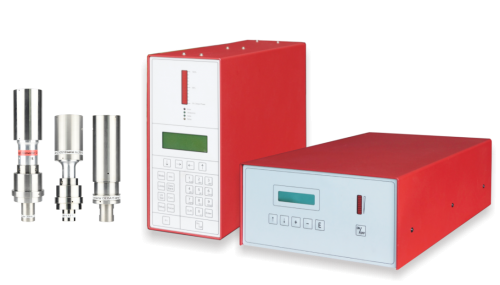

超声波换能器是超声波产生的基础，以压电效应实现电能与声能相互转换的器件。超声波电箱用于驱动超声波换能器振动，其将电源通过产生一定频率的正弦，或者类似正弦信号传给超声波换能器。

那么灵高超声波电箱与超声波换能器如何匹配呢？主要有四个方面，分别是功率匹配、频率匹配、容抗匹配和阻抗匹配。超声波换能器相当于电容器，通过驱动电路施加交流高电压，让超声波换能器的电容充放电。如果电容匹配不佳就会导致超声波换能器无力，焊接不牢固，甚至导致超声波换能器发热严重，把电极片和电源大功率管烧掉。

超声波换能器在谐振频率点工作，超声波电箱、超声波模具焊头以及超声波变幅杆都需要在该频率下工作。

超声波发生器与超声波换能器匹配设计包括两个方面：

一是通过匹配使发生器向超声波换能器输出额定的电功率，这是由于发生器需要一个最佳数值的负载才能输出额定功率所致，把换能器的阻抗变换成最佳负载，就是阻抗变换作用；

二是通过匹配使发生器输出效率最高，这是由于超声波换能器有静电抗的原因，造成工作频率上的输出电压和电流有一定相位差，从而使输出功率得不到期望的最大输出，使发生器输出效率降低，因此在发生器输岀端并上或串上一个相反的抗，使发生器负载为纯电阻，也即调谐作用。由此可见，匹配的质量直接影响功率超声源的产生和效率。

输出变压器是超声波发生器阻抗匹配、传输功率的重要部件，它的设计与绕制工艺对发生器的工作安全是十分重要的。它不仅会以漏感、励磁电流等方式影响电路的工作，其漏感还是形成输出电压尖峰的主要原因。因此，在设计过程中，应选择具有高磁通密度乙、高磁导率μ、高阻率乙、低矫正顽固性乙的高饱和材料作为铁芯。
