颗粒增强型塑料的超声波衰减(四)

来源: | 发布日期:2022-08-30

2.玻璃/聚酯复合材料

        用不饱和的聚酯和球形的玻璃珠(平均直径为45μm)为实验材料。试样厚度5mm,颗粒物体积分数分别为21%、30% 和33%,采用垂直入射法由压电换能器发射/接收超声波。图11-17是颗粒物体积分数分别为21%、33%时,复合材料的衰减系数和基体的衰减系数以及理论预测值。从图中可以看出,微分法计算结果再次印证了衰减特性测量值的合理性,而通过独立散射模型进行理论预测时,随着颗粒物体积分数的增加,预测值偏离了测量值。


 01

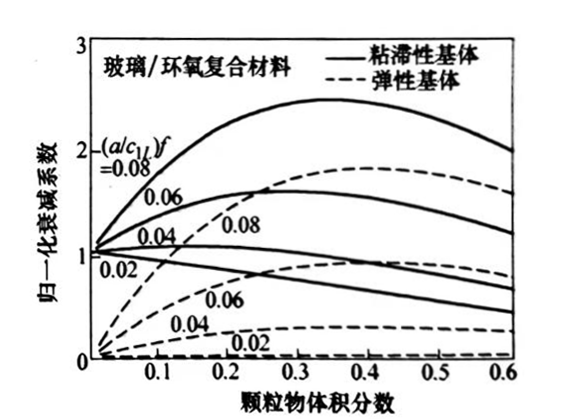

图11-15  不同颗粒物体积分数时归一化频率下

玻璃/环氧复合材料中纵波的归一化衰减系数变化


02

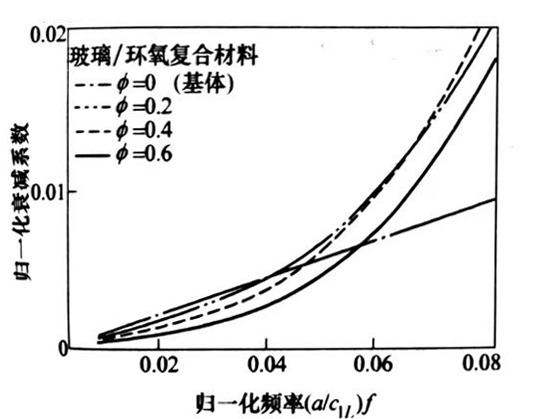

图11-16  玻璃/环氧复合材料中不同归一化

频率下的归一化纵波衰减系数的变化


 03

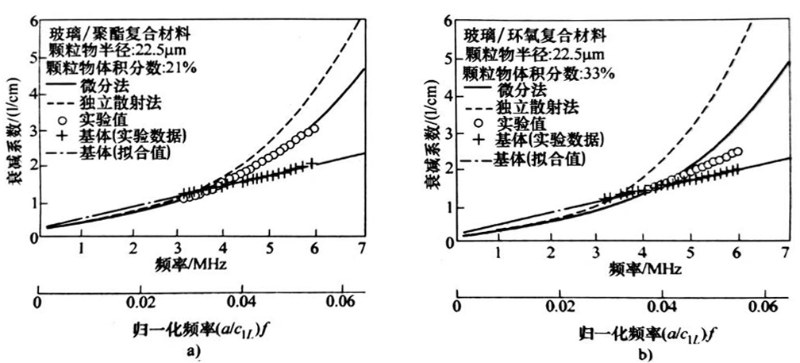

图11-17  玻璃/聚酯复合材料中的纵波衰减系数

a)颗粒物体积分数为21%   b) 颗粒物体积分数为33%

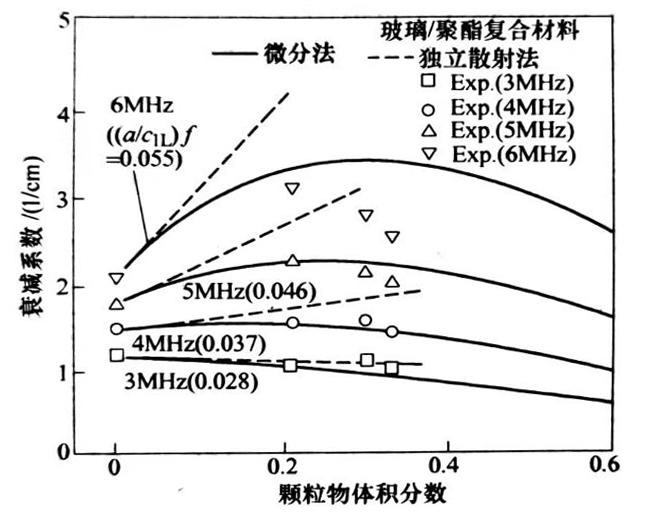

        图11-18是玻璃/聚酯复合材料中的纵波在不同归-一化频率下的衰减系数,可以看出,在05 =0时独立散射模型的直线和微分法具有相同坡度,但是随着05的增加,独立散射模型偏离了实测值,而微分法的结果却与实测值的变化趋势符合得很好。


 04

图11-18  玻璃/聚酯复合材料中的纵波在不同归一化频率下的衰减系数
