焊接名词科普

来源: | 发布日期:2022-06-16

1.振幅

振幅指在焊头表面上的运动。振幅取决于电源供应的输出功率、电箱的设定、增幅器扩大比与焊头扩大比。振幅的选择要视焊接材料而定,关于最佳的焊接振幅您可以请教您的材料供应商。振幅是以微米(μ m, micrometer)来测量,数值是峰值,标准的振幅值在10-60微米 (μm)

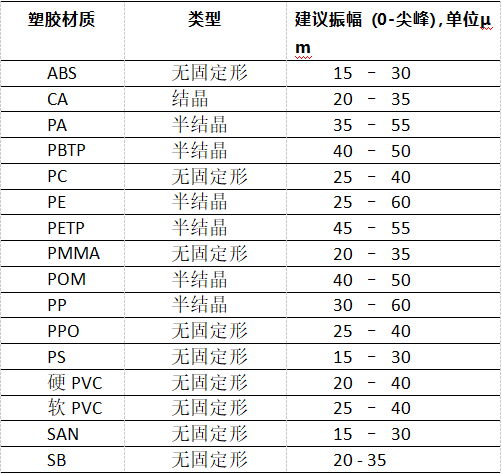

2.焊接振幅值建议



1655385318(1)


3.自动化

如果电箱是设定在自动作业状态,您必须断开双手启动按钮的接线。所有的安全控制需由一外部控制器来控制。



4.总焊接时间

总焊接时间是延迟时间、焊接时间、固化时间的总和。



5.换能器

换能器能将电压转换成机械式的振动。换能器的频率已设定在谐振频率,所以请不要将换能器进行任何的修改调整。螺栓是换能器的一部份,不可拆下。如果换能器的温度达到 50℃,您必须使用冷却装置。

高温可能会损坏换能器。



6.换能器编号

换能器的序号,可以根据换能器上序号查询换能器信息。



7.合成纺织品的裁切

利用超声波裁切织物有很大的优点,即裁切后可获得封口的切边。在与一把热裁刀比较时,其超声波裁切后的切边较柔软。



8.食物的切割

利用超声波来切割食物有个优点,即您可以获得完美的切割。食物粘在切刀上的情形可减至最低程度。 焊头可以设计成一把切刀。



应用范围:乳酪、蛋糕、比萨、意大利面、巧克力



9.设计焊接线

焊接部位的设计对焊接是很重要的。大部份都会设计超声波焊接线或一对焊接缝,超声波焊接线或一对焊接缝的设计是很重要的。尖锐的边缘可以帮助您将超声波能源导入焊接件內部。

如果是焊接薄膜或纺织布的产品,则不需要焊接线的设计。在此情形,模具上可以设计一些线条或一些刻痕,也可帮助您将超声波能源导入焊接件內部。



10.双手启动按钮

压机上有配置双手启动按钮。在 CE安全标准下操作机器。测试双手启动按钮,如果发现如果有一个按钮有问题,便不能开始新的焊接周期,您必须先更换新的按钮。



11.紧急停止开关

如果按下紧急停止开关,焊接周期将被中断而停止作业。



12.高度调整

调整适合焊接某产品的压机高度。



13.固化时间

焊头在超声波发振后会停留在焊接件上持续施加压力。固化时间是供冷却已焊接的焊接件用。如果固化时间太短,可能会有不好的焊接效果。



14.模具

模具是焊接工具。模具的频率已设定好谐振频率,如需修改,必须由受过专业的技师修改。不适当修改会损坏模具、换能器系统或电箱。模具是以钛金属、飞机等级铝材料或硬处理过的钢料制造。螺栓( 15kHz:M1620kHz:3/8)属焊头的一部份,不可以拆下。模具的形状会影响焊接结果。



15.焊头编号

焊头的出厂序号。



16.底模(治具)

底模是固定焊接件的一种治具。底模在设计上需能够准确地固定焊接件。且在整个焊接件上需有焊接线支撑。



17.底模编号

底模的出厂序号。



18.过载

在过载情形中,电箱不会有足够的输出功率,可以调节电箱控制盒内的频率调节螺丝再次调谐。必要时,您可以选择使用一台更大输出功率的设备。



19.计数器

计数器能记录并显示数量。



20.压机压力

设定压机压力。压力会影响焊接结果。压力越大,焊接强度越好,但过大的压力会在焊接件上产生压痕。



21.焊接问题

不良焊接的原因很多:

      (1 焊接区域的错误设计

      (2 使用错误塑料

      (3 使用回收塑料

      (4 焊接件含有太多的水份

      (5 焊接件含有太多的玻璃成分

      (6 焊接件含有太多的其他添加物质

      (7 错误的振幅

      (8 焊头表面上的振幅错误,不平均

      (9 底模不能良好地支撑焊接件

      (10 错误的焊接参数

      (11 压力太高



22.降低压力

您可以顺时针旋转调压阀上旋钮降低压力。



23.输出功率

输出功率会电箱在面板上的电流表上显示,需要换算。大多数的半结晶体塑料,需要较高的触发压力。



24.超声波连续发振

用于薄膜、纺织品、不织布以及外覆塑料纸箱的焊接。在连续焊接时,可以使用一固定式或旋转式的焊头。底座也可以是固定式或旋转式的。利用连续焊接模式,可以进行防水与气密性焊接。



应用范围:过滤器、户外用帆布、帐篷等。



25.超声波铆接

铆接时,位于下方的焊接件需备有一插梢而位于上方的焊接件需备有一插孔。下方焊接件的插梢与上方焊接件的插孔接合。插梢利用焊接棒下压至一铆钉。上方的焊接件可以是任何材料。



应用范围:汽车的车门钣金、汽车的保险杆、汽车的內部钣金等。
