超声振动筛

超声振动筛是指筛分各种细小固体颗粒物的振动筛作业过程中同时进行超声振动的设备系统。

（1）原理与特点

用振动筛分选细小固体颗粒物是工业上常用的一种工艺。这种工艺的缺点是扬尘大，且筛网的网孔常被堵塞而大大降低分筛效率，尤其筛分微细粉状物料时问题更加突出。超声振动筛有效地克服了这一缺点。

超声振动筛是在原有振动筛网的中心引入一个超声振动源。超声振动系统由超声频电源、换能器、变幅杆和控制系统组成，该系统将超声振动传递给筛网的经纬线，使筛网进行低幅高频机械振动。这种高频低幅振动使超微细粉粒接受巨大的超声加速度，从而抑制黏附、摩擦、平降、楔入等堵网因素，提高筛分效率和清网效率。

超声筛分不产生对粉体的污染；保持网口尺寸或不产生清网时间；筛分精度稳定；改善低密度粉粒在重力沉降中的平降、滑移效应，改善高密度金属在网口的滞留或楔入，改善带静电粉体的黏附效应，从而提高筛分效率和筛分质量；设备投资较小。

（2）超声振动筛设备

超声振动筛的应用非常广泛。从化工，机械，食品，制药到粉煤灰等。目前市场上现有的筛分机，绝大多数是釆用纯机械振动方式，利用重力势能或施加弹力、冲击力来实现颗粒直径不同的物料分离作业。随着市场的发展，对各种粉状物料的细度、精度要求越来越高，纯机械振动方式很难实现微细物料的筛分，并且在筛分过程中容易引起细小粉尘飞扬，作业环境污染严重。超声振动筛的应用受到越来越广泛的重视。目前我国的超声振动筛的设备研制和普及都有比较大的差距。

超声振动筛的超声设备一般分为两类，一类为固定式，另一类为手持式。

固定式超声振动筛是将超声振动系统固定在传统的振动筛上组合成的超声振动筛，换能器与变幅杆被紧密接触地固定在振动筛网上。为了使筛网的振动均匀一致，一般将其固定在各层筛网的中心。这种设备的特点是作业过程稳定性强，不足之处是振动筛与超声振动系统为一体，每台振动筛必须配备固定的超声振动系统。

手持式超声振动筛与固定式设备的原理及构成基本是一样的，不同之处是它的振动头不是固定在筛网上，超声振动系统与振动筛是分离的，操作者可以手持振动头对多台设备进行定时处理。

这种设备的特点是可以一个系统兼顾多台振动筛，减小设备投资。

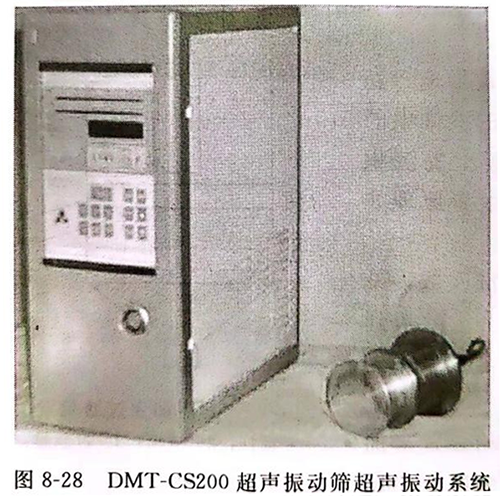

北京市电加工研究所研制的固定式和手持式高效强力超声振动筛的超声设备系统，经过实际验证，具有高效率、高可靠性的特点。图8-28是该设备超声振动系统的外观照片。
