超声变幅杆的设计

来源: | 发布日期:2022-03-18

变幅杆的类型是根据超声实际应用条件来选择的,例如超声磨料冲击加工、超声焊接、超声金属成形、超声粉碎等高声强超声处理应用中,变幅杆主要起振幅放大和聚能的作用,在这些应用中,要求变幅杆的放大系数尽可能大,然后再根据应用的不同需要选择其他参数。

当变幅杆的负载变化很小,又不用施加静压力时,如超声乳化、超声破碎粒子或细胞等,这种情况对输入阻抗特性要求不高,釆用简单阶梯形变幅杆最为适合,因为在相同面积系数下其放大系数最大,并且变幅杆外形非常容易实现机械加工。

当负载是固体时,如超声磨料冲击加工、超声焊接等,在加工过程中需要始终施加一定的静压力,而且负载也不断地发生变化,这种情况对变幅杆的要求不但要有足够大的放大系数, 而且要有较高的工作稳定性和足够的弯曲劲度。用指数形变幅杆、悬链线形变幅杆或其他形式的复合形变幅杆比较适合。当不要求很大的放大系数时,最好采用圆锥形变幅杆,因为其弯曲劲度较大,工作稳定性高,而且外形便于机械加工。

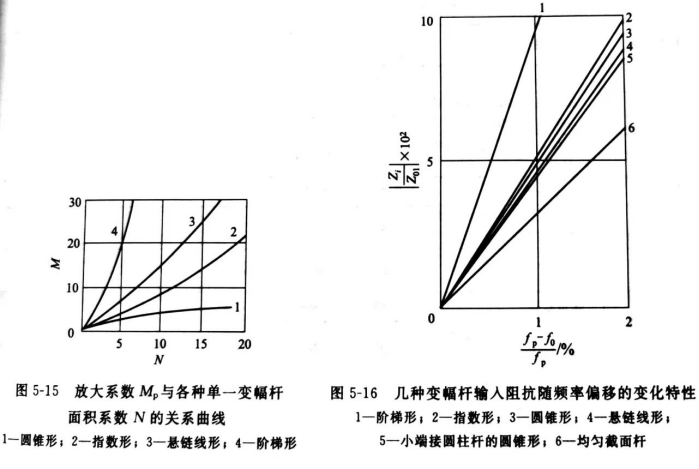

① 当面积系数N相同时,阶梯形变幅杆的振幅(位移和速度)和放大系数最大。以下依次排列为悬链线形变幅杆、指数形变幅杆、圆锥形变幅杆,如图5-15所示。

② 在设计变幅杆时,除要求尽可能大的放大系数外,还需要根据超声应用的不同工作场合,选择变幅杆的输入阻抗特性。如图5-16所示为几种变幅杆输入阻抗随频率偏移的变化特性。
