茂名超声波焊接工艺是怎样的?
来源: | 发布日期:2021-09-02

超声波焊接机焊接工艺是利用高频振动波传递到两个需焊接的物体表面,在加压的情况下,使两个物体表面相互摩擦而形成分子层之间的熔合。

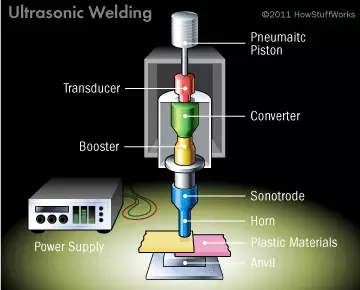

超声焊接机需要包含焊头、升压器、超声波发生器和转换器等部件。


超声焊接机组成部分

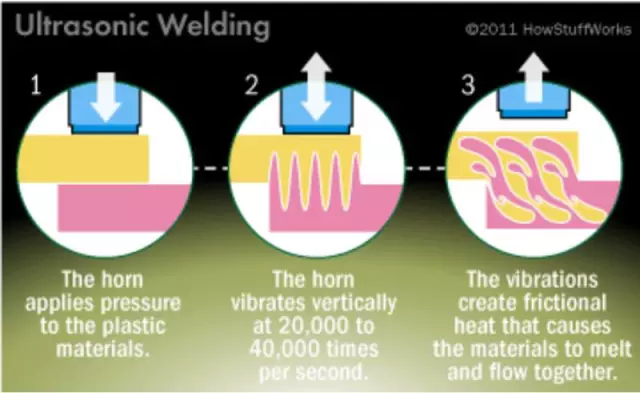

一、焊接过程

1)焊头对塑料表面施压;
2)焊头每秒20000到40000次振动;
3)振动产生摩擦热使材料融化粘接。


超声波焊接机焊接过程


二、焊接类型

埋植:是指焊头在压力下将金属零件挤入塑料孔内。


埋植


铆焊:是指振动的焊头压制物品的突起处使其热熔为铆钉状,从而使两物体机械铆合。


铆焊


点焊:是指对于焊线不易设计的物体进行分点焊接,可达到熔接效果。


点焊


成型


成型


三、熔接口设计

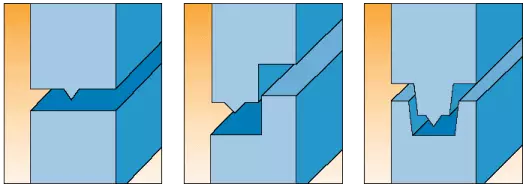

超声焊接一般都要求熔接口要小,接触面要统一。接口设计取决于焊接的材料,焊件的形状以及焊件要求等因素。通常连接的三角形状部分会聚集超声能量,并快速融化形成焊接面。由左向右(对接接头、阶梯型、榫槽型)。


超声波熔接口设计

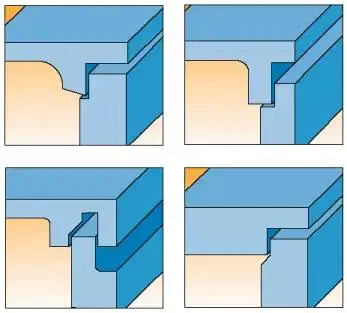

剪切型:适用与需要密封或者塑料在很窄的温度区间内快速从固态变成熔融状态的场合。


超声波熔剪切型
