灵高超声波带你了解超声波铆接的设计要点及实例

来源: | 发布日期:2021-11-10
超声波铆接是用于两种不同材料的塑料件,一方为一塑料铆钉贯穿另一件材料,焊头焊接面设计成铆钉包覆状。高频震动生热令塑料钉溶解成型包覆在另一件材料上。

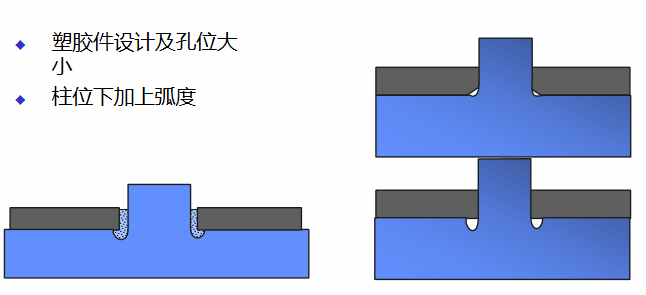

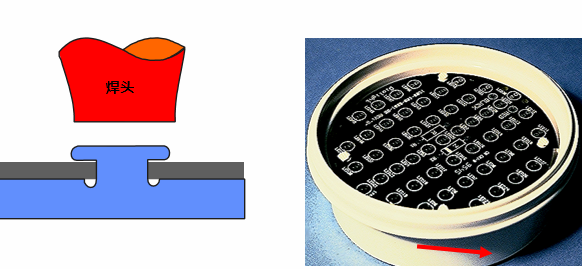

一、设计要点

塑胶件设计及孔位大小;柱位下加上弧度。

灵高超声波带你了解超声波铆接的设计要点及实例

二、超声波铆接类型

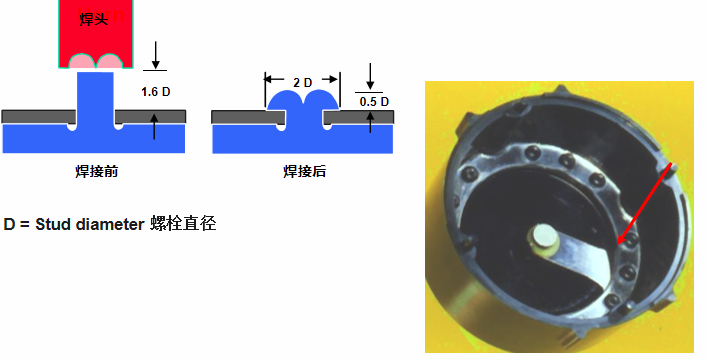

①基本型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-基本型铆接

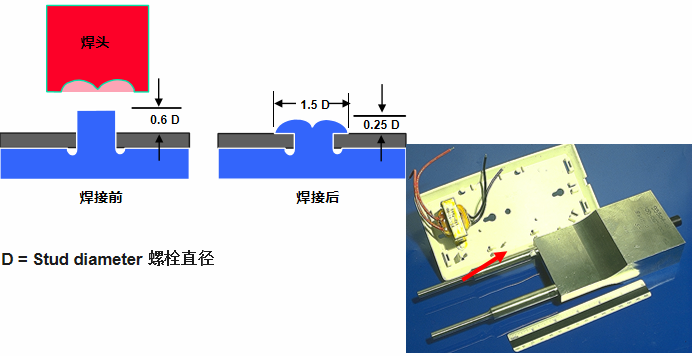

②低矮型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-低矮型铆接

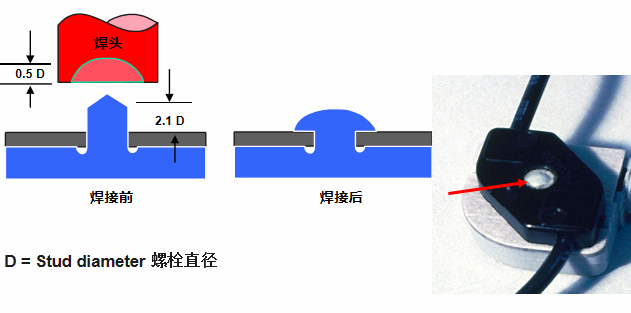

③半圆型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-半圆形铆接

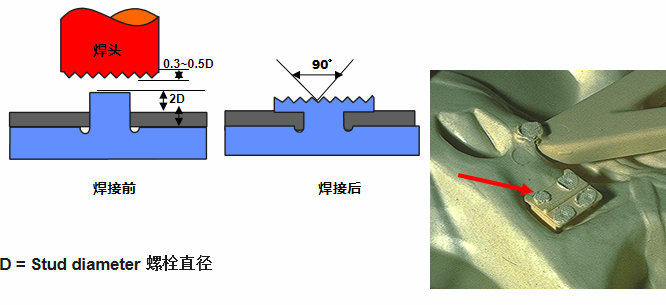

④压纹

灵高超声波带你了解超声波铆接的设计要点及实例-压纹铆接

平顶型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-平顶型铆接

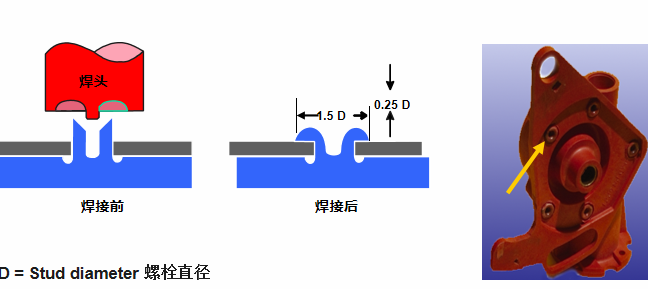

⑥中空型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-中空型铆接

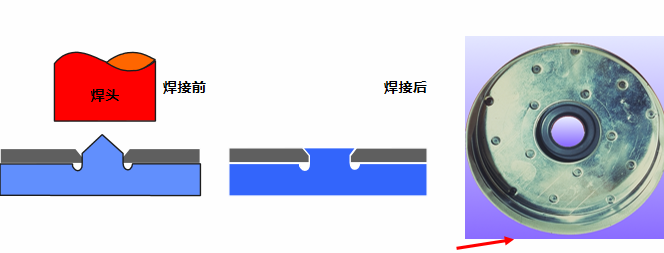

⑦高压型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-高压型铆接

三、参数调整

1、一般型铆接参数调整
 下降速度–慢
 启动预触发,或用较低触发压力
 用较低压力
 振幅–高/中
 胶柱下加强承托

 用机械制动或距离模式

灵高超声波带你了解超声波铆接的设计要点及实例-基本型铆接

2、高压型铆接参数调整

 下降速度–快
 用较高触发压力
 用较高压力
 振幅–低
 胶柱下加强承托
 用机械制动或距离模式
以上内容由灵高超声波整理,更多超声波技术知识可以来电咨询或留言 86 756 8698786。
