灵高超声波焊接机的部件有哪些？

来源： | 发布日期：2023-05-22

超声波焊接机利用超声波熔接技术,通过电箱将市电转变成高频高压信号。然后,换能器系统会把信号转换成高频机械振动,加到塑料制品上。这种振动会使塑料制品两部分间发生高速摩擦,温度上升。当温度达到制品本身熔点时,制品的接口迅速融化。在一定的压力下冷却定形,从而实现完美熔接。该机器工作所需的电源是190-240V,50/60Hz的市电。超声波焊接机在医疗、电子电讯、打印耗材、家用电器、汽车配件、生活用品、办公文具等各个行业中都有广泛的应用。下面就以潮汕灵高超声波为我们介绍超声波焊接机的重要组成部分。

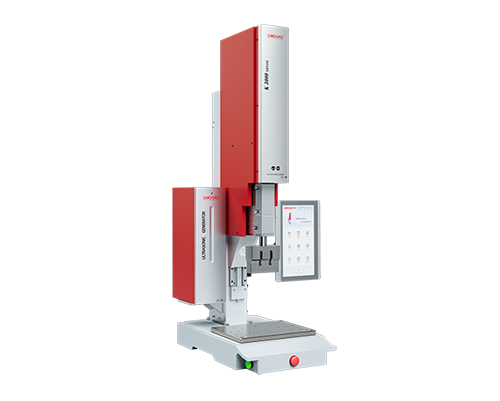

灵高伺服超声波焊接机

①超声波电箱

发生器又叫超声波电箱。通过向换能器输送产生一定频率的正弦或类似正弦信号的电源，实现信号的传输。

②换能器

作为超声波产生的基础设备，扮演着“心脏”的角色。换能器是一种将电能转化成机械能（超声波）的器件，其中以压电效应实现电能与声能相互转换的器件最为成熟可靠。

③增幅器

聚能部件增幅器是超声波振动系统中不可或缺的组成部分，它的主要作用是将机械振动质点的位移或速度放大，并将超声波能量聚集在较小的面积上。增幅器是一种机械阻抗变换器，用于在换能器和负载之间进行阻抗匹配，从而使超声波能量更有效地从换能器传输到负载。

④焊头

焊头通过增幅器放大超声波的机械振动后传输到焊接工件表面。焊头的形状和尺寸取决于工件表面，同时焊头是通过螺纹方法连接在增幅器下端的。焊头面积较小时，可以不考虑焊头对振动的影响。焊头面积增大时，会导致振动系统的共振频率降低。若没有加螺丝固定换能器、增幅器和焊头这三个部分，使用机器时可能会造成损坏。焊头通常使用特殊钢材、铝合金和钛合金等材料制成。
