灵高超声波带你了解超声波铆接的设计要点及实例

来源：时间：2021-11-10

超声波铆接是用于两种不同材料的塑料件，一方为一塑料铆钉贯穿另一件材料，焊头焊接面设计成铆钉包覆状。高频震动生热令塑料钉溶解成型包覆在另一件材料上。

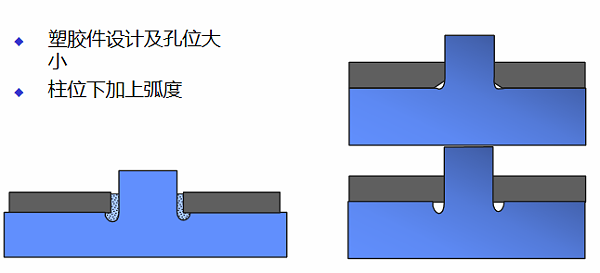

一、设计要点

塑胶件设计及孔位大小；柱位下加上弧度。

二、超声波铆接类型

①基本型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-基本型铆接

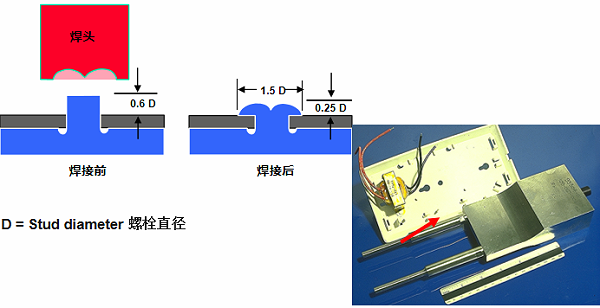

②低矮型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-低矮型铆接

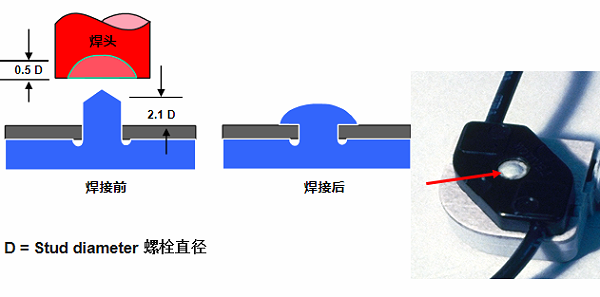

③半圆型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-半圆形铆接

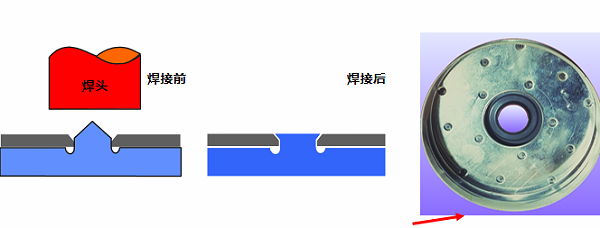

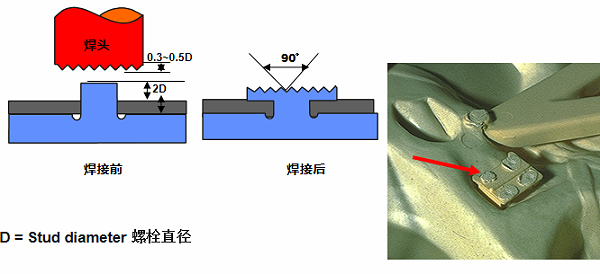

④压纹

灵高超声波带你了解超声波铆接的设计要点及实例-压纹铆接

灵高超声波带你了解超声波铆接的设计要点及实例-平顶型铆接

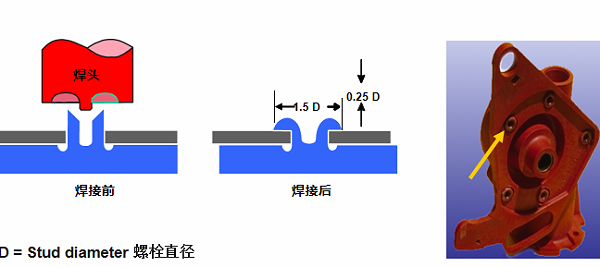

⑥中空型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-中空型铆接

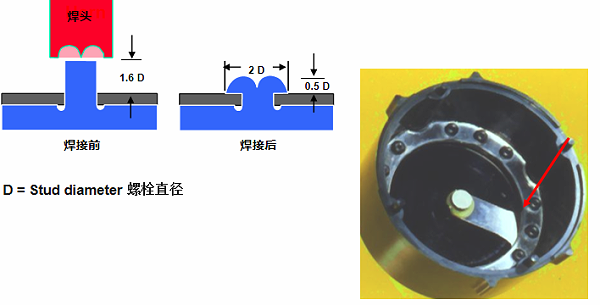

⑦高压型铆接

灵高超声波带你了解超声波铆接的设计要点及实例-高压型铆接

三、参数调整

1、一般型铆接参数调整
下降速度–慢
启动预触发,或用较低触发压力
用较低压力
振幅–高/中
胶柱下加强承托

用机械制动或距离模式

灵高超声波带你了解超声波铆接的设计要点及实例-基本型铆接

2、高压型铆接参数调整

下降速度–快
用较高触发压力
用较高压力
振幅–低
胶柱下加强承托
用机械制动或距离模式

以上内容由灵高超声波整理，更多超声波技术知识可以来电咨询或留言 86 756 8698786。
