①音响功率放大器。近年来，高保真音响集成电路的性能不断提高，其频响范围又覆盖了超声波波段，因此，采用高保真音响集成电路制作超声波放大器，可将系统的谐波失真降到万分之几，大幅度提高超声波发生器的品质。音响集成电路功率越做越大，单声道放大器的输出功率可达400W以上；多声道放大器的每路输出功率也可达200W.音响集成电路功率放大器内部电路功能齐全，包含自动增益控制电路（AGC)、度过热保护电路、负载短路保护电路、信号噪声抑制电路等。采用这类集成电路制作超声波放大器，超声波输出更加纯正。功率集成电路内部损耗小，集成电路放大器比晶体管放大器性能更加稳定，可靠性、一致性更好，更适合工业化大批量生产，是今后超声波电源发展的方向。图3-19中集成电路STK是日本生产的一种输出功率200W的音响功率放大器，截止频率50kHz，谐波失真小于0. 08%.用它做超声波放大器效果很好。

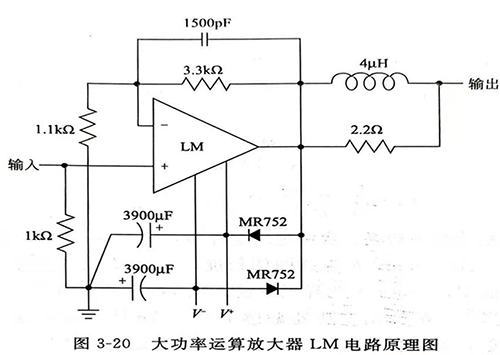

②大功率运算放大器。采用大功率运算放大器做超声波放大器，优点是外围电路简单，运算放大器温度漂移小，超声波输出稳定。图3-20是美国国家半导体公司生产的大功率运算放大器LM电路原理图，输出功率150W，截止频率60kHz，谐波失真小于0. 01%.如要获得更大的输出功率可以将两只LM按BTL方式连接。

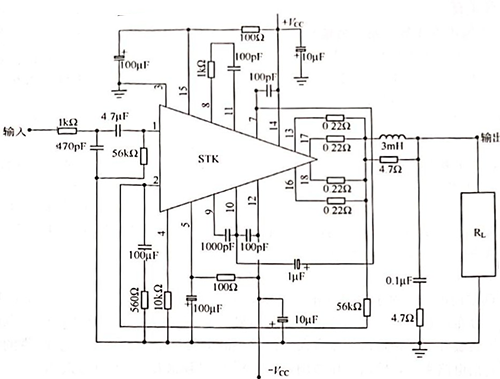

图3-19 音响功率放大器STK电路原理图
