（2）磁致伸缩材料的特性

①纵向磁致伸缩正效应（焦耳效应）。铁磁材料（如铁、镣、钻及其合金等）制成的棒在受外磁场作用时，沿磁力线方向会产生伸缩相对形变的效应称为纵向磁致伸缩正效应（或称焦耳效应）。纵向磁致伸缩效应具有下面一些性质。

a.由上述效应所引起的相对形变是较小的，约在10-6数量级。

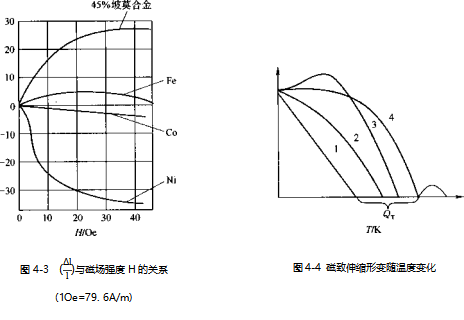

b.不同铁磁材料制成的棒，在相同磁场强度或磁感应强度作用下所产生的相对形变是不同的，如图4-3所示。从图中可以看出45%坡莫合金的相对形变总是正的，纯镣、退火钻的相对形变总是负的，而纯铁在弱磁场时是正的，在强磁场时变为负的。

c.磁致伸缩形变与温度有密切关系，当温度升高时，由于铁磁材料晶格的变化，磁化强度会发生变化。变化的情况如图4-4所示。从图中可看出，几条变化的曲线形态各异，但无论是哪种变化情况，它们都存在一个Q_t的温度，一旦到达这一温度，自发磁化不再存在，铁磁体变为顺磁体。我们称Q_t 为居里点。要使磁致伸缩换能器正常工作，必须让它处于远低于居里点的温度环境内，在设计大功率辐射器时尤其要考虑温度对换能器的影响问题。

d.磁致伸缩材料均具有磁致伸缩饱和现象，当外加磁场强度逐渐增大过程中，开始时形变会随之逐渐增加，当磁场强度增加到某一值时，形变就不再增加，此时的形变称为饱和磁致伸缩形变，用 来表示。例如对于退火镣在磁场强度为4800A/m时饱和磁致伸缩形变为一36X10^-6。

e.相对形变近似与磁感应强度B的平方成正比。

式中，k(B）为比例系数。
